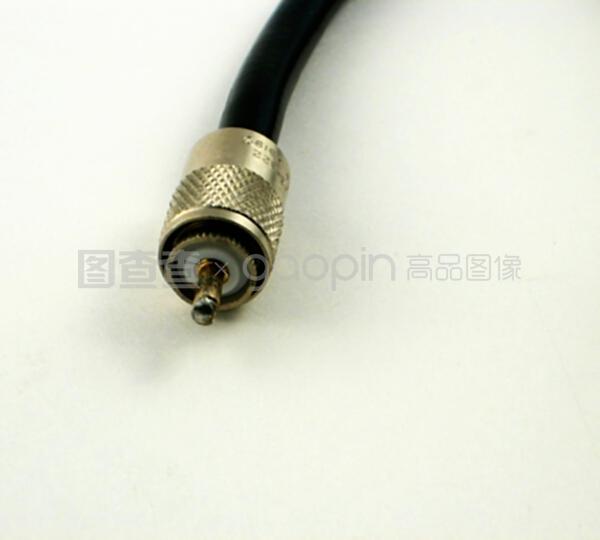

同轴电缆与电线连接器：从选型到安装的实用指南\n\n在现代通信、广播电视、安防监控和网络布线系统中，同轴电缆与连接器扮演着至关重要的角色。一套高性能的同轴传输系统，不仅取决于电缆本身的质量，还与连接器的选型、安装工艺密切相关。本文将系统介绍同轴电缆和电线连接器的关键知识，帮助您在实际应用中做出更合理的选择。\n\n### 一、同轴电缆的结构与类型\n\n同轴电缆（Coaxial Cable）是一种由内导体、绝缘层、外导体（屏蔽层）和外护套组成的电缆。其“同轴”之名源于内导体和外导体共享同一圆心，这种结构能有效传输高频信号并抵抗外部电磁干扰。\n\n常见同轴电缆类型包括：\n\n- RG-6：用于有线电视、卫星电视和宽带互联网，特征阻抗75Ω，适合长距离传输。\n- RG-59：较细，常用于模拟视频监控和短距离射频连接，同样为75Ω。\n- RG-58：特征阻抗50Ω，用于早期以太网（10Base2）和业余无线电。\n- LMR系列：低损耗通信电缆，适用于专业无线通信和天线馈线。\n- 半柔/半刚电缆：用于军工、测试仪器等对相位稳定性要求高的场合。\n\n选择电缆时，需综合考虑频率范围、衰减特性、阻抗匹配、机械强度和成本。\n\n### 二、电线连接器的分类与接口标准\n\n“同轴连接器”是专用于同轴电缆的电气连接器，而“电线连接器”涵盖范围更广，包括用于电源线、信号线的各种接线端子。本文重点讨论同轴连接器。以下是常见的同轴连接器类型：\n\n| 连接器类型 | 典型阻抗 | 频率范围 | 主要应用 |\n|------------|----------|----------|----------|\n| BNC | 50Ω/75Ω | 0–4 GHz | 示波器、视频、射频测试 |\n| TNC | 50Ω/75Ω | 0–11 GHz | 移动通信、天线 |\n| SMA | 50Ω | 0–18 GHz | 无线模块、GPS、微波 |\n| SMB | 50Ω/75Ω | 0–4 GHz | 快速插拔的射频板间连接 |\n| N型 | 50Ω/75Ω | 0–11 GHz | 基站、室外天线 |\n| F型 | 75Ω | 0–1 GHz | 有线电视、卫星电视 |\n| RCA | 75Ω | 0–100 MHz| 音视频设备 |\n\n在低压配电与信号控制领域，常用的电线连接器有：冷压端子、快速接线端子（Wago式）、航空插头等。这些连接器必须与电缆规格、电流电压等级严格匹配。\n\n### 三、选型要点：阻抗匹配与频率特性\n\n选择同轴连接器时，最重要的参数之一是特征阻抗。常见的50Ω和75Ω两大体系不能混用，否则会引入反射，导致信号衰减、图像扭曲或通信误码。\n\n其他关键参数包括：\n\n- 频率范围：连接器的上限频率需高于系统工作频率。\n- 电压驻波比（VSWR）：越小越好，一般要求≤1.5，高性能场合应≤1.2。\n- 插入损耗：越低越好，高频段尤其明显。\n- 机械寿命：插拔次数，通常500次以上。\n- 环境适应性：防水、防腐蚀、耐温等，室外应用需选用IP67或更高等级。\n\n对于电源类电线连接器，需关注额定电流、接触电阻、绝缘电阻和阻燃等级。\n\n### 四、安装与焊接技巧\n\n无论多么优质的同轴电缆和连接器，如果安装不当，性能都会大打折扣。以下是几个核心操作要点：\n\n1. 剥线尺寸精准\\n 使用专用剥线工具，确保内导体露出长度适当，绝缘层不残留。过长或过短都会影响阻抗连续性。\n\n2. 压接 or 焊接？\\n - 压接：适合大批量生产，通过专用压线钳和匹配模具，保证拉力与电气性能。建议使用六角压接，避免压扁内介质。\n - 焊接：用于高频或高可靠性场合，需注意焊接时间短以免绝缘层熔化，焊点应光滑无毛刺。\n\n3. 避免屏蔽层损伤\\n 编织屏蔽层要均匀分布，避免切断或撕裂过多，否则会降低屏蔽效能。可适当保留部分屏蔽层进行压接。\n\n4. 防水处理\\n 室外接头应使用防水胶泥和热缩管密封，或直接选用防水连接器。\n\n5. 检测与测试\\n 安装后用万用表检查短路，使用网分或时域反射计检测阻抗和驻波，确保连接质量。\n\n### 五、常见问题与故障排查\n\n| 问题现象 | 可能原因 | 解决方法 |\n|----------|----------|----------|\n| 信号时有时无 | 连接器松动或虚焊 | 重新压接/焊接并紧固 |\n| 图像有雪点/条纹 | 屏蔽层未接好，阻抗失配 | 检查屏蔽端接及阻抗匹配 |\n| 驻波比过高 | 连接器与电缆不匹配，中心针歪斜 | 更换为正确型号并重装 |\n| 连接器发热 | 电流过大，接触电阻高 | 选用更大额定电流的电源连接器并清洁触点 |\n\n另外，在复杂电磁环境中，连接器浮地或接地不良会引入共模噪声，必要时需采用屏蔽层双端接地或加装共模扼流圈。\n\n### 六、\n\n同轴电缆和电线连接器虽是小部件，却直接决定了整个系统的信号完整性和长期可靠性。正确选型、精细施工与严格测试是现代电子工程不可或缺的环节。希望通过本文介绍，您在面对安防、网络、无线电或测试测量项目时，能更从容地处理连接相关的工作，减少故障，提升传输质量。
